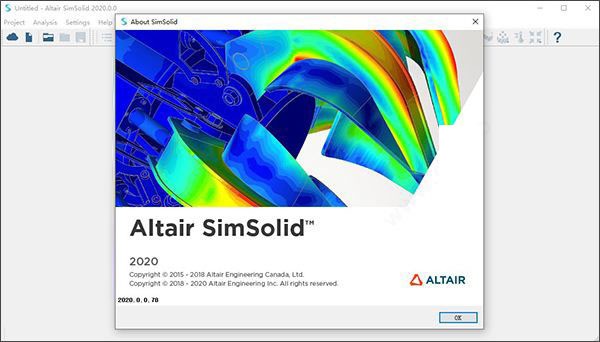

Altair SimSolid(结构模拟仿真软件)v2020免费版免费下载

　　Altair SimSolid是一款结构模拟仿真软件，能够非常有效的消除几何图形的简化功能以及网格样式功能，帮助用户快速解决FEA中比较难的一些问题，方便好用。

功能介绍

　　1、消除几何简化

　　SimSolid的独特技术完全消除了几何图形的简化和网格划分：这两个最耗时，专业知识丰富且易于出错的任务是在传统结构分析中完成的。

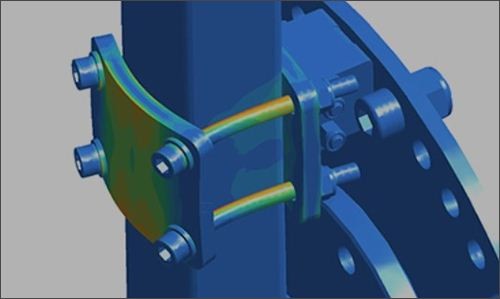

　　2、分析复杂和大型装配体

　　SimSolid旨在分析复杂的零件或大型组件，而传统的FEA则不可行，它擅长面对具有间隙和重叠几何形状的参差不齐的接触表面。

　　3、在数分钟内获得结果

　　SimSolid速度很快，解决方案时间通常在标准PC上以秒至分钟为单位，从而可以快速，准确地比较多个设计方案。

软件亮点

　　1、可用的解决方案

　　线性静态，模态，热，耦合热应力，材料非线性，几何非线性，瞬态动力学(时间，频率和随机响应)

　　2、支持的连接

　　粘结螺栓和滑动螺栓，虚拟连接器，焊缝(点焊，激光焊和圆角焊)，铆钉

　　3、边界条件

　　固定，滑动，力，压力，重力，热，惯性，惯性释放，静液压，轴承，铰链和远程载荷

　　4、CAD连接

　　读取所有常见的CAD文件格式，包括：CATIA，NX，PTC / Creo，Inventor，Fusion 360，SOLIDWORKS，Onshape，JT，STEP，VDA，Parasolid，ACIS，PLMXML，CGR，STL

　　5、结果类型

　　具有位移，应力和应变，变形动画，最大/最小标签，点探针，XY图，反作用/接触力，螺栓/螺母力，点焊力，频率和模式形状，模态参与因子，安全因子的等高线图

　　6、附加功能

　　刚性零件，螺栓/螺母紧固，模态参与因素

软件特色

　　1、分析复杂零件和大型组件

　　SimSolid 2020旨在分析传统FEA不实用的复杂零件和大型装配体。 SIMSOLID可以容忍不精确的几何形状。其装配连接在处理间隙和重叠几何形状参差不齐的接触表面方面是行业最佳的。

　　2、数秒即可获得结果

　　SimSolid 2020快速，真实快速。解决方案时间通常在标准PC上以秒到分钟为单位进行测量。使用SIMSOLID，可以快速分析和比较多种设计方案。而且，可以在单个零件级别上指定精度，从而可以快速深入到所需的任何细节级别。

　　3、集成设计

　　所有SIMSOLID版本都直接与Onshape*，SOLIDWORKS*和Autodesk Fusion 360*CAD系统集成。由于不需要简化几何图形，因此CAD和SIMSOLID都共享整个装配层次的相同视图。进行设计变更? SIMSOLID的独特设计研究具有充分的关联性，因此分析更新既快速又轻松。没有Fusion 360，Onshape或SOLIDWORKS?没问题，SIMSOLID还可以从任何CAD系统读取标准stl文件。

　　想要更多吗?其中所有主流CAD系统(包括CATIA，NX，Creo，SOLIDWORKS，Inventor和Solid Edge)以及许多常见的中性格式(如STEP，ACIS和Parasolid)添加了直接文件支持。

　　4、工作流比较

　　altair simsolid2020的工作流程与传统的FEA相比如何?这是一个214零件装配的示例，其中包含各种多尺度零件-大小不一，壁厚不一。

　　使用软件，可在数分钟内获得指导设计意图的答案。分析可用于评估每个设计迭代。对于传统的FEA，几何简化和网格划分过程的复杂性使得将分析合并到设计工作流中是不切实际的。

　　还在按旧方法进行分析吗?尝试SIMSOLID。快速，强大和准确?设计分析应该以这种方式工作。

新版功能

　　一、新功能

　　1、SimSolid Basic产品包

　　Altair单位在2020年推出Altair Units，这是一个统一的许可系统，可以访问功能不同的产品包中的所有Altair产品。 为此，Mechanical Designer产品捆绑包中提供了新产品SimSolid Basic。 SimSolid Basic提供了所有建模功能，但仅限于线性静力学和模态分析。

　　2、3D实心焊缝

　　现在，缝焊已建模为3D实体。 这取代了以前的基于连接的方法。 焊缝由截面尺寸和沿边的长度定义。 简单的梯形形状用于表示焊缝。 焊接材料属性取自相邻零件。

　　通过这种方法，现在可以在焊缝内获得应力轮廓。

　　3、旋转滑动铰链

　　现在可以使用新的远程支持。它允许在1个或多个面与地面之间沿铰链轴旋转和滑动。这是虚拟连接器“远程支持”对话框中的第三个选项。

　　4、关节

　　现在提供了一组新的联合虚拟连接器。虚拟关节可用于连接可能具有位移和/或旋转形式的相对运动的面/点。可以使用以下关节类型：

　　*球形?球形关节允许绕关节中心在任何方向上自由旋转，而平移则完全受到限制。

　　*铰链?铰链接头仅允许绕接头轴线旋转。轴由关节中心和向量定义。

　　*圆柱?圆柱关节允许绕关节轴旋转并沿轴滑动。轴由关节中心和向量定义。

　　*直线导轨?直线导轨接头只能沿接头轴线滑动。轴由关节中心和向量定义。

　　*万向节?万向节允许在相互成一定角度的多个轴上传递旋转运动。关节通过沿两个相互垂直的轴自由旋转，同时限制围绕该轴的旋转来工作。此联合还约束所有翻译。该关节需要定义所连接的两个轴的关节中心和轴线。

　　*挠性轴?挠性轴接头允许两个轴之间完整的旋转运动传递。关节通过限制绕轴轴线的旋转来工作。该关节需要定义挠性轴端坐标和相应的轴轴线。

　　注意：虚拟关节会创建完全刚性的边界，沿边界面的应力可能会局部集中。建议使用斑点在零件之间局部创建接头。

　　5、液体体

　　代表流体质量的新虚拟零件。给结构增加了分布的质量，因此改变了它的惯性和动力学。质量取决于在选定面之间找到的指定流体密度和体积。所选面将代表与液体接触的湿润表面。假定液体不粘稠且不可压缩。不考虑晃动的影响。

　　6、分布质量

　　现在可以使用新的分布式质量边界条件进行静态和动态分析。

　　7、动态结果

　　新的速度，加速度和等效辐射功率(ERP)结果可用于频率响应分析。

　　8、模式形状导出

　　现在，可以使用“拾取信息”对话框在给定的一组基准点处以通用文件(UNV)格式导出模式形状。 可以从外部逗号分隔值(CSV)文件中读取基准点。

　　二、增强/性能改进

　　1、谐波功能

　　现在，用于在频率和随机响应中创建谐波函数的输入包含幅度，相位和周期。

　　2、静态动画

　　频率响应分析中的新功能，变形，位移，速度和加速度结果的静态动画现已可用于每个频率。

　　3、通过脸部选择信息

　　新的按面选择选项。 这提供了所选面的结果值的平均值。 除了平均值外，还提供了总热通量和总等效辐射功率(ERP)。

　　4、气缸上有斑点

　　现在可以在圆柱面上创建指定宽度的圆环形状的斑点。 可以在圆柱内表面或圆柱外表面上产生钻机斑点。

　　5、从CSV导入斑点

　　现在可以从外部逗号分隔值(CSV)文件读取的XYZ位置列表中创建指定直径的圆形斑点。

　　6、新的JT CAD阅读器

　　现在可以使用新的JT CAD阅读器。 性能和健壮性已得到显着改善。

　　7、更新了CAD导入格式

　　支持的CAD格式列表已更新。 JT文件支持已扩展到10。4版。 其他更新包括SOLIDWORKS 2020，Inventor 2020和NX CR版本1888。受支持的格式和版本的完整列表如下：

　　8、组装信息

　　提供有关使用的CAD设置和几何导入/连接搜索时间的更多信息。

　　9、周期性功能

　　现在可以在时间/频率/ PSD功能对话框中将动态功能设置为周期性。

　　10、导出点焊反作用力。

　　点焊力现在可以在全局系统中导出。

　　11、扩展了点，焊缝和铆钉的信息

　　点，点焊和铆钉的“信息”对话框现在包含更多信息，例如连接的零件名称。
